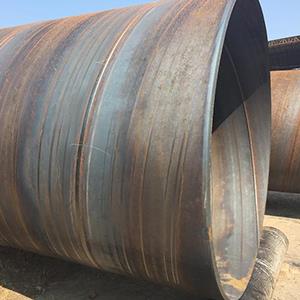

厚壁91视频播放网址內防腐層的施工
厚壁91视频播放网址內防腐層的施工條件
水泥砂漿麵料施工,通常情況下應在厚壁91视频播放网址鋪設完畢、試壓合格並按設計請求覆土夯實後進行。麵料施工過程中,管道有必要處於穩定狀況。假如先做麵料防腐層後下管,則會因為鋼管壁薄、剛度小,在施工中起吊、運輸、還土時產生較大變形而損壞防腐層。
麵料施工前,管內壁有必要進行清掃,去掉鬆軟的氧化皮、浮鏽、泥土、油脂、焊渣等附著物;鋼管內壁的凸起度不得大於防腐層設計厚度的1/3;管道的豎向變形不得大於設計規則,且不大於管道內徑的2%。
水泥砂漿內防腐層可選用機械噴塗、人工抹壓、拖筒或離心預製法施工。假如有必要用預製法做內防腐層時,在運輸、安裝、回填土過程中應對防腐層采用保護措施。
施工時,主要拌製水泥砂漿,水泥與砂的質量合作比為1:(1—2),水泥砂漿的坍落度為60-80mm,水泥砂漿的抗壓強度不應低於30MPa。
機械噴塗法施工的水泥砂漿內防腐層外表光滑、細密,厚度均勻,效果較好。國外20世紀30年代初步選用機械噴塗施工,我國自60年代始先後在上海、青島、大連等城市使用。當選用機械噴塗法施工時,對彎頭、三通、特甭管件和閘閥臨近管段等均可選用手工塗抹,並以光滑的驟變段與機械噴塗麵料相接。
另外,拖筒或離心預製法也被廣泛選用,這兒不再詳細敘說。不管采用何種辦法施工,維護工序都是確保水泥砂漿內防腐層不產生裂縫和空鼓的關鍵環節。因此,水泥砂漿內防腐層成形後,有必要立即將管道封堵,不得構成空氣對流;終凝後進行濕潤維護,一般矽酸鹽水泥維護時間不應少於7d,礦渣矽酸鹽水泥不應少於14d;通水前應繼續封堵,保持濕潤。
上一條: 螺旋焊管的表麵處理方法簡單介紹
下一條: 螺旋焊管的性能特點及行業應用
